ดูแล้วเข้าใจง่าย เพจดังทำภาพแผนผังสิ่งก่อสร้าง ที่อยู่บริเวณหลุมยุบ

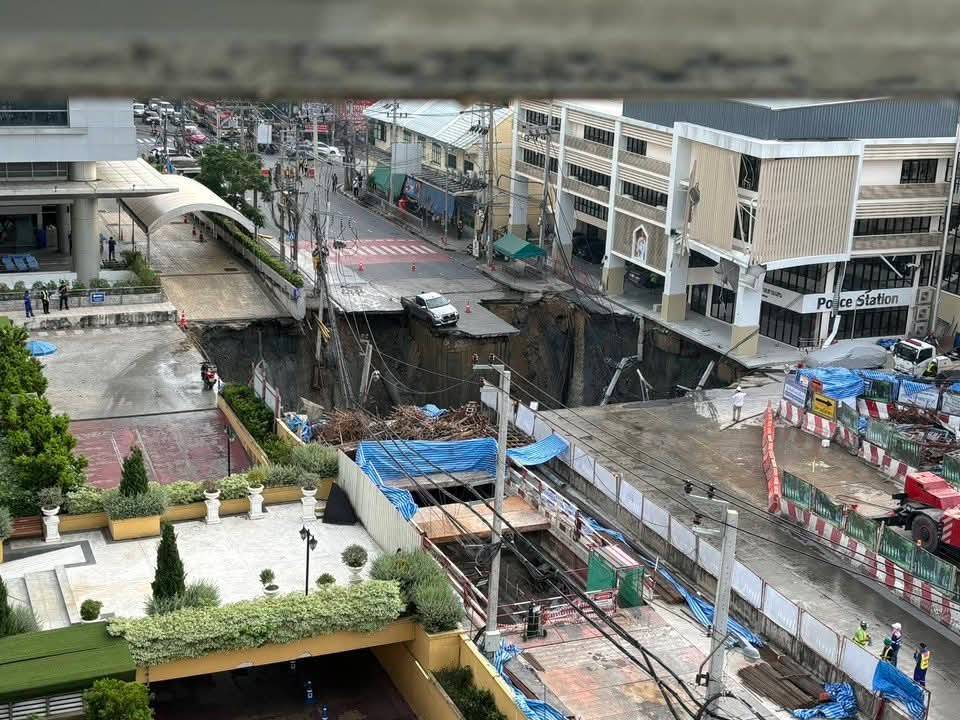

    เป็นอีกหนึ่งเรื่องราวที่เกิดขึ้นและสร้างความตกใจอย่างมากสำหรับเหตุการณ์หลุบยุบ หรือถนนที่ทรุดตัวลง ทำให้หลายคนอยากรู้ถึงสาเหตุว่าเกิดขึ้นได้ยังไง โดยล่าสุดทางเพจ Render Thailand ได้ออกมาโพสต์ภาพแผนผังของใต้ดิน ที่บริเวณหลุบยุบ โดยจากโพสต์นั้นได้ระบุว่า

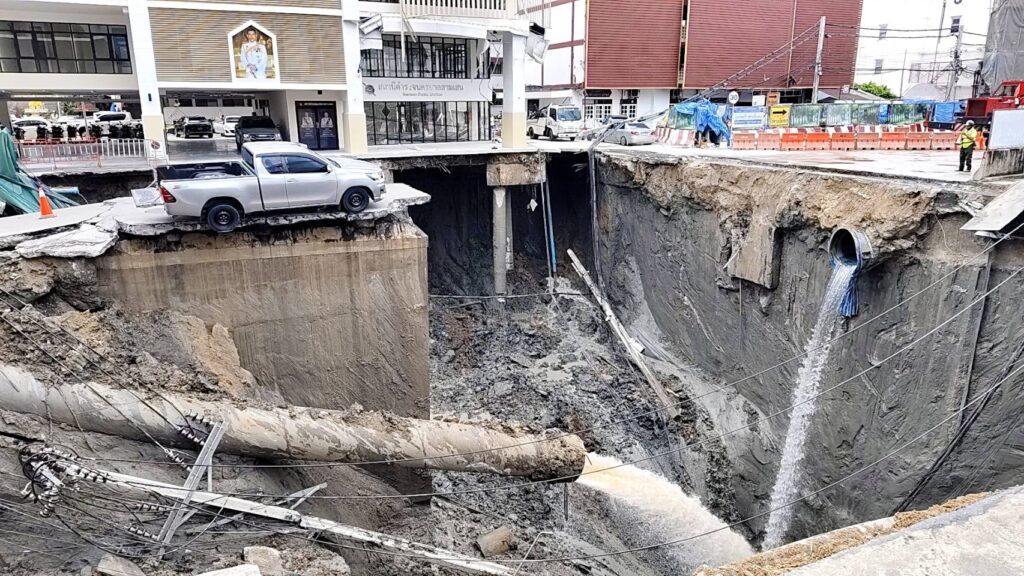

ภาพนี้ทำเพื่อให้เข้าใจสิ่งก่อสร้างต่าง ๆ ที่อยู่บริเวณหลุมที่ยุบลงไปเท่านั้นนะครับ จากกรณีถนนทรุดยุบลงไปเป็นหลุมลึก บริเวณสถานีวชิรพยาบาล โครงการรถไฟฟ้าสายสีม่วง ภาพเหตุการณ์จะเห็นว่ามีเหมือนดินเรียบ ๆ เป็นกำแพงลงลึกไป จริง ๆ เป็นคอนกรีตกำแพงกันดินของสถานีรถไฟฟ้า กำแพงกันดินจะเป็นเหมือนกล่องที่อยู่ใต้ดิน แล้วภายในกล่องก็เป็นสถานี มีชานชาลา มีรางรถไฟ

ดูวิธีการก่อสร้างสถานีที่นี่ >>คลิป<< การก่อสร้างกำแพงกันดินข้ามไปนาทีที่ 1:34

ลึกลงไปในหลุมจะเห็นเหมือนวงกลมอุโมงค์ มีรถยนต์ตกลงไปในวงอุโมงค์นี้ด้วย วงอุโมงค์นี้คือ อุโมงค์ทางวิ่งรถไฟฟ้า ก่อสร้างโดยใช้เครื่องขุดเจาะ TBM เครื่องนี้จะทั้งขุดและประกอบผนังอุโมงค์ไปพร้อมกัน

ดูวิธีก่อสร้างที่นี่ >>คลิป<< เฉพาะการประกอบผนังอุโมงค์ข้ามไปนาทีที่ 05:37

ปกติแล้วเมื่อประกอบผนังอุโมงค์ก็จะมีการฉีดซีเมนต์ เกร้าท์ ช่องว่างระหว่างดินกับผนังอุโมงค์ ป้องกันดินทรุด สถานีวชิรพยาบาลเป็นชานชาลาซ้อนเหมือนสถานีสีลม สถานีวัดมังกร คือชานชาลาและอุโมงค์ทางวิ่งจะอยู่ข้างบนข้างล่าง ไม่ได้อยู่ในระดับเดียวกัน ซ้ายขวา จุดที่รถจมลงไปในอุโมงค์คืออุโมงค์ชั้นบน อุโมงค์ชั้นบนส่วนที่เหลือจะเป็นยังไงไม่รู้เลยเพราะดินกลบมองไม่เห็น ใกล้ ๆ กันมีปล่องบ่อพักท่อร้อยสายไฟของการไฟฟ้า ที่รถกระบะ 4854 รอดหวุดหวิด เพราะหลังจากยกรถออกมาไม่นานปล่องบ่อพักนี้ก็จมลงไปด้วย

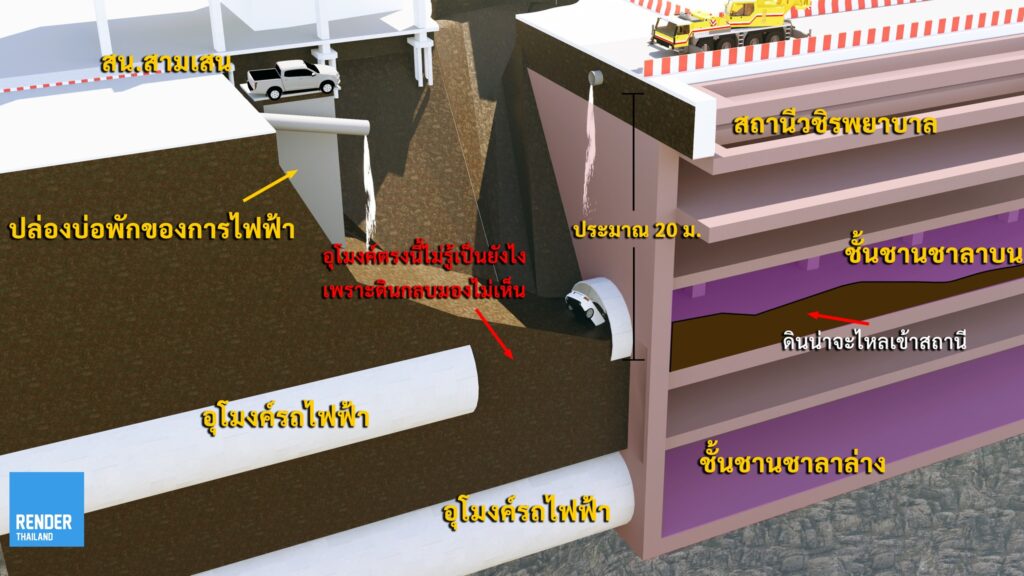

แผนผังบริเวณหลุบยุบ

ค่อนข้างติดใจว่าอุโมงค์พังได้อย่างไร เพราะปกติแล้วแข็งแรงมาก ก็ต้องติดตามการสืบสวนหาสาเหตุกันต่อไปครับ อ้างอิงข้อมูลขนาดโครงสร้างสถานี ความลึกของแต่ละชั้นจาก TOR โครงการรถไฟฟ้าสายสีม่วง

ขอขอบคุณที่มาจาก : Render Thailand
